產品名稱
鑄鐵內螺紋閘閥
產品型號
Z15T-16
產品壓力
PN16(1.6MPa)
购买数量
- +
收藏
產品編號 Z15W-16
  • 产品说明

產品概述

排球五大基本技术 www.xsoij.com Z15W鑄鐵內螺紋閘閥廣泛用于石油、化工、制藥、電力等行業,在蒸氣、水、油類介質的管路上作啟閉用。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。鑄鐵內螺紋閘閥開啟時,閥瓣的開啟高度,為公稱直徑的25%30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。

零件材料

閥體閥蓋

灰鑄鐵

閥桿

碳鋼

閘板密封圈

填料

油浸石棉盤根

性能規范

型號

公稱壓力MPa

試驗壓力MPa

工作溫度

使用介質

殼體

密封

Z15T16

1.6

2.4

1.76

≤120℃

水、蒸汽及其它非腐蝕性介質

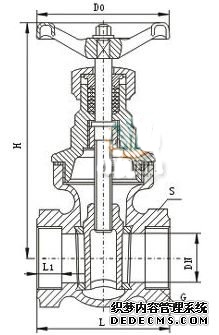

尺寸結構圖


連接尺寸

公稱口徑

DN(mm)

管螺紋

G(”)

尺 寸 dimensions(mm)

L

L1

S

H

Do

DN15

1/2

65

12

27

105

65

DN20

3/4

70

14

34

120

65

DN25

1

80

15

42

150

80

DN32

11/4

85

16

55

155

80

DN40

11/2

95

20

60

170

100

DN50

2

110

22

80

210

100

DN65

21/2

120

25

95

240

135

DN80

3

145

30

105

275

140

DN100

4

155

30

135

300

160





×
